詳細說明：

衷心感謝您選購本公司固定式超聲波流量計，燁立是專業生產超聲波流量計廠家，而且超聲波流量計價格優惠，超聲波流量計的報價請聯系客服，量大從優！YLTDS100F固定夾裝式超聲波流量計應用于各種液體體積流量的在線計量，主機與傳感器分別安裝，傳感器安裝在管道上，主機安裝于室內或儀表箱內，主機與傳感器之間用超聲波專用電纜連接，是目前應用zui廣泛的超聲波流量計之一。固定式時差式超聲波流量計被測流體可以是水、海水、或油、漿液之類的均勻液體，導電或非導電，有腐蝕性或無腐蝕性液體均可測量。廣泛應用于工業現場中各種液體的在線流量計量，該款產品主機分為標準壁掛型、標準盤裝型、壁掛防爆型，以滿足用戶不同現場的使用需要。

技術參數
測量液體：水，海水，堿等單一的流體，濁度小于10000ppm，
管道材料：鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里。
管襯材料：橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍：DN15mm~6000mm，插入式傳感器適用管徑DN50mm~6000mm
流速范圍：-64m/s~0~+64m/s,雙向流
準確度：±1.0%顯示值(標準條件下)。配置插入式傳感器準確度可達0.5%
線性度：0.5%。
信號輸出：4-20mA或0-20mA RS-232(選配RS-485)
傳感器：分為外夾式和插入式。標準配置為外夾式。插入式傳感器zui高工作壓力3MPa.
直管段長：上游>10D，下游>5D(D:管徑)
顯示方式：2*20字符液晶顯示，帶LED背光
防護等級： IP65
防爆等級：ExdⅡBT4
電源：AC220V、DC8~36V或AC7~30V
環境溫/濕度：主機-20℃~+80℃;傳感器-20℃~+160℃，傳感器可浸水工作，水深小于2m。

固定式超聲波流量計可選配的傳感器參數與規格

傳感器（選配）	標準S1型	標準M1型	標準L1型	高溫S1型	高溫M1H型
適用管徑（mm）	15~100	50~700	300~6000	15~100	50~700
材質	ABS			特殊高溫材料
常用安裝方法	V法	V、Z法	Z法	V法	V、Z法
標定	整機配對標定
磁性	有		無
適用溫度	0℃~70℃			0℃~160℃
防護等級	IP65
外形尺寸	45×30×30	60×45×45	80×70×55	90x85x×24	90x28×29
質量（克）	75	250	650	94	150
介質種類	水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體
介質油度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、鍋、PVC、鋁、玻璃鍋等均勻質密的管道，允許有襯里
管道襯材	環氫瀝青、燥膠、灰漿、泵丙烯、聚苯乙烯、膠木、泵四氟乙烯等
信號電纜	標準配重：5米×2，可選配10米x2戲15米x2 SEYV75-2型屏蔽電策，可加長到500米

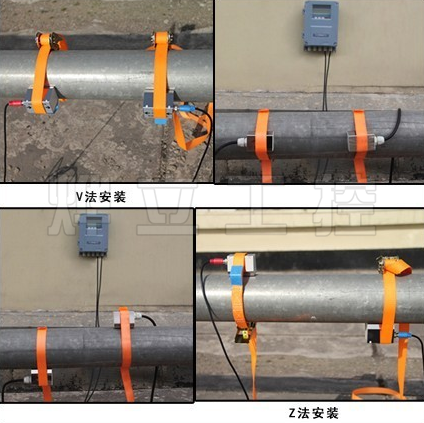

安裝方法
一、安裝點選擇：為保證測量精度和穩定性，傳感器的安裝點要選擇在流場分布均勻的直管段部分。
1、選擇充滿流體的材質均勻質密、易于超聲波傳輸的管段，如垂直管段（流體向上流動）或水平管段。
2、安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

3、避免安裝在管道系統的zui高點或帶有自由出口的豎直管道上（流體向下流動）。
4、對于開口或半滿管的管道，流量計應安裝在U型管段處。
5、安裝點的溫度、壓力應在傳感器可工作的范圍以內。
6、充分考慮管內壁結垢狀況；盡量選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度。

固定式超聲波流量計售后保障：
從本公司向用戶承諾，本儀表供貨時所應提供的硬件、附件在材質和制造工藝上都不存在任何缺陷。
從儀表購買之日起開始計算，在質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有
缺陷的產品實行無條件免費維修或免費更換。
售后服務電話：0571-86695413
