產品名稱
|
精致型流量積算儀 |
產品型號
|
YLK3100D |
|
輸出功能
|
? 配電輸出：提供1組（F12）12VDC及2組（Q24、P24）24VDC傳感器電源，輸出電流單路zui大30mA，其中流量電流24V配電（Q24）和壓力24V配電（P24）共地； ? 變送輸出：支持1路標準電流4-20mA變送輸出，負載能力500Ω（zui大）； ? 繼電器輸出：支持3路繼電器輸出，觸點容量3A@250VAC/3A@30VDC； |
通訊功能
|
? 通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率----（1200、2400、4800、9600） ? 打印接口：RS232C直接連接微型打印機，波特率1200 |
|
供電電源
|
? 交流供電電源：220VAC/50HZ交流電源供電 ? 直流供電電源：支持24VDC（18VDC-36VDC）直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電 注：直流供電需在訂貨時注明 |
工作環境
|
? 環境溫度： 0～50℃（避免日光直曬） ? 環境濕度： 0～85%R.H（無凝結） ? 海拔高度：<2000米 注：禁止在易燃、腐蝕性環境下工作 |
|
誤差精度
|
時鐘誤差： ±2 秒/天 |
儀表凈重
|
凈重：≤1.0Kg |
| 功能簡介 |
? 顯示
屏幕： 128*64點陣灰白屏液晶顯示器（LCD）
精度： 顯示精度：±0.2% F.S.
? 處理器
采用高性能的ARM Cortex-M3 32位的RISC內核
? 輸入功能
流量通道：模擬量信號:4-20mA、0-10mA等信號；
頻率信號:Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V） 溫度通道：0-10mA、4-20mA、Pt100等信號 壓力通道：0-10mA、4-20mA等信號
注1：其它輸入信號需在訂貨時注明
注2：技術指標為本系列儀表通用指標，功能配置請以實物為準。 注3：技術指標若有與實物儀表不相一致時，請以實物為準。 |
||

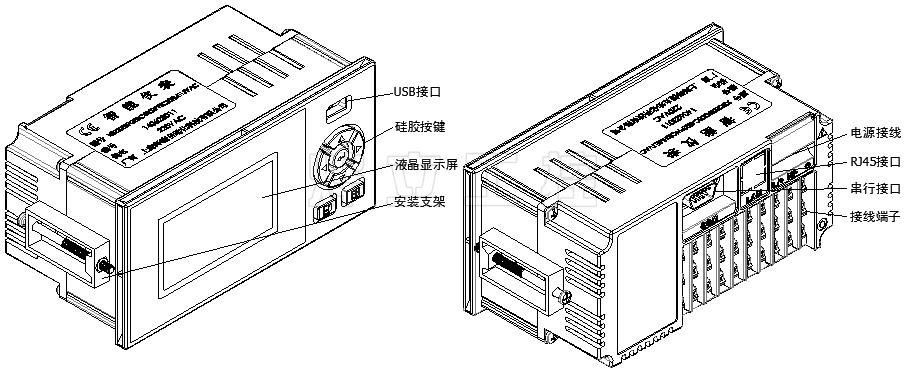

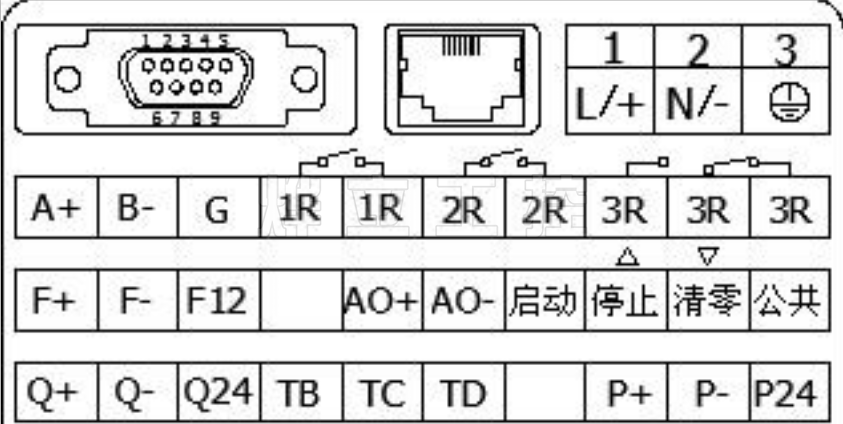

為提高儀表的安全性，接線時請遵守下述警告：
| 端子名稱 | 說明 |
| L/+、N/-、或為+、-、NC | L為交流電源相線端，N為交流電源零線端， 為接地端，+為直流電源正端，-為直流電源負端 |
| A+、B-、G | RS485通訊接口的信號發出端、接收端、通訊地端 |
| 1R、2R、3R | 大閥（1R）、小閥（2R）、泵體（3R）繼電器輸出接口，規格250VAC/3A@30VDC/3A |
| 啟動、停止、清零、公共 | 定量啟動按鈕、定量停止按鈕、定量清零/復位按鈕、公共按鈕接點 |
| F+、F-、F12 | 頻率流量計的信號端、信號地端、12VDC饋電輸入端 |
| AO+、AO- | 電流輸出的正端、負端 |
| Q+、Q-、Q24 | 差壓流量計的信號端、信號地端、24VDC饋電輸入端 |
| TB、TC、TD | 溫度通道模擬量輸入端（TB、TC、TD）；溫度變送器的信號端（TC）、信號地端（TD） |
| P+、P-、P24 | 壓力變送器的信號端（P+）、信號地端（P-）、24VDC饋電輸入端（P24） |
| COM | RS232C通訊/串口打印接口（2腳為RXD儀表信號接收端，3腳為TXD儀表信號發送端，5腳為信號地端） |
| LAN | 以太網RJ45接口 |
| 故障現象 | 原因分析 | 處理措施 |
| 儀表通電不工作 |
1》電源線接觸不良 2》電源開關未閉合 |
檢查電源 |
| 信號顯示與實際不符 |
1》組態中信號參數設定有誤 2》接線錯誤 3》傳感器未正常工作 |
1》檢查組態設置 2》檢查信號線 3》檢查傳感器 |
| 流量累積顯示與實際不符（接線正確且傳感器正常工作情況下） |
1》流體介質設置錯誤 2》儀表系數設置錯誤 3》量程小數點設置錯誤 4》單位設置錯誤 5》其他參數設置錯誤 |
正確設置 |
| 配電輸出遇到問題 |
1》傳感器與儀表接線錯誤 2》多個變送器供電超過本儀表標配的配電（特別是帶顯示表頭的流量計功耗較大） |
1》正確接線 2》使用外部供電或返廠定制zui大負載 |
| 通訊不上 |
1》通訊電纜線沒接好 2》通訊參數設置錯誤 3》通訊串口設置錯誤 |
1》正確連接通訊線 2》積算儀和PC機通訊參數設置相一致 3》設置正確的通訊COM口（確認未被其他程序占用） |
| 變送輸出遇到問題 |
1》 變送輸出不來 2》 變送輸出比例不協調 |
1》 檢查信號來源是否已開通或變送輸出接線是否正確 2》 設置正確的來源量程或調節輸出量程 |

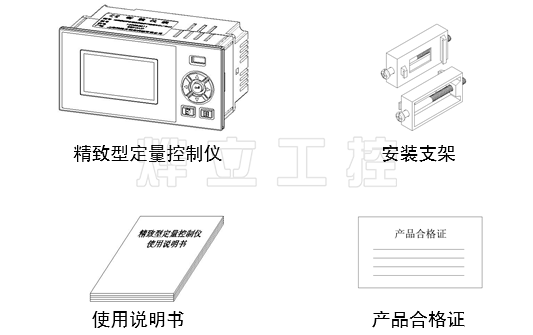

| 序號 | 名稱 | 單位 | 數量 | 備注 |
| 1 | 精致型流量積算儀 | 臺 | 1 | |
| 2 | 安裝支架（含螺釘） | 根 | 2 | 用于盤式安裝固定 |
| 3 | 說明書 | 本 | 1 | |
| 4 | 產品合格證/保修卡 | 份 | 1 | |
| 5 | 數據管理軟件（光盤） | 張 | 可選配件 | |
| 6 | RS-232C/485轉換模塊 | 個 | 可選配件 | |
| 7 | RS-232C通訊線 | 根 | 可選配件 |
