自動化控制系統plc數顯水位控制器是一套可實現水位液位連續檢測控制的設備,整套產品由安裝在現場的液位傳感器（投入式液位計）、中間信號傳輸電纜、液位控制顯示主機（二次儀表）構成。顯示控制主機采用先進工藝技術生產的芯片元器件制造而成。可以實時顯示當前液位值，紅色發光柱模擬實際水位上升或下降，更加直觀生動。自動化控制柜與電動閥組成一套先進的液位顯控設備，自動開、關電動閥。

自動化控制柜的組成結構：

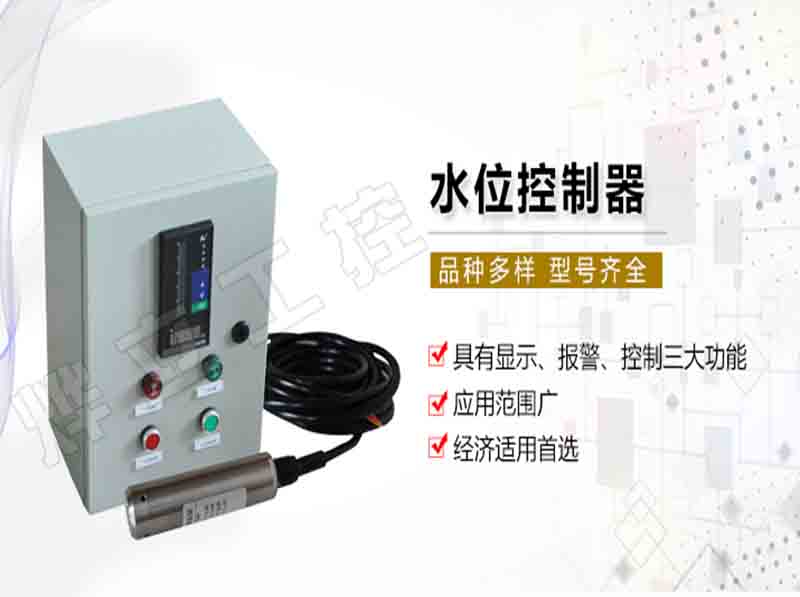

注：自動化控制系統plc是一款可以進行高低液位數字顯示，并半自動或全自動化控制電磁閥、水泵的智能儀表系統。具有顯示、報警、控制三大功能；應用范圍廣；經濟適用首選。
      自動化控制柜由水位傳感器（如投入式液位計）、顯示控制箱（如數顯報警控制儀）、PLC可編程控制器三部分組成，采用LED數字顯示。

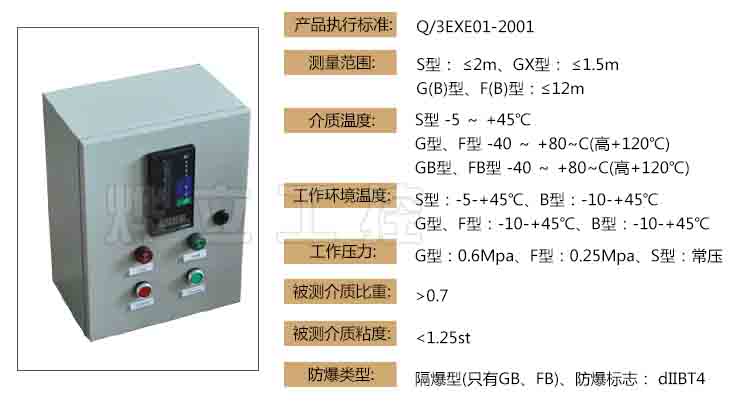

自動化控制柜技術參數：
（1）產品執行標準：Q/3EXE01-2001
（2）測量范圍：S型：≤2m、GX型：s1.5m
                           G（B）型、F（B）型：≤12m
（3）介質溫度：S型-5~+45℃
                            G型、F型-40~+80~C（高+120℃）
                            GB型、FB型-40~+80~C（高+120℃）
（4）工作環境溫度：S型：-5-+45℃、B型：-10-+45℃
                                  G型、F型：-10-+45℃、B型：-10-+45℃
（5）工作壓力：G型：0.6Mpa、F型：0.25Mpa、S型：常壓
（6）被測介質比重：>0.7
（7）被測介質粘度：<1.25st
（8）防爆類型：隔爆型（只有GB、FB）、防爆標志：dmBT4



自動化控制柜的特點：
（1）實時顯示當前液位數值，精確到1cm。
（2）超高超低液位報警，并可以人為解除。
（3）提供設定液位自動啟泵或者停泵，用戶可自行設置，方便簡單。
（4）可提供4-20ma，或者485通訊，接入PLC監控室主機，遠程控制。

自動化控制柜應用領域：
1、消防水箱、自來水廠、生活供水、高樓水塔、二次給水、水利檢測
2、生活水箱、智能建筑、污水處理、廢水回收、地下水、酒店
3、食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業
4、采礦、石油、電力、化工、冶金、建材、鋼鐵、過程儲罐
5、鐵路交通、造船,航空航天,城市建設排澇、地下停車場及商場造紙、紡織、陶瓷、化纖、橡膠、塑料、油漆、涂料等工業領域被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。



過程說明：（1）圖里的控制點是：0.5米、2.0米、8.0米、9.5米，用戶可以根據實際需要任意設定，如：0.35米、1.99米、8.25米、9.56米等(可以自由地、連續地設置、不受限制)，每個控制點的狀態也可自由定義設置，如想要在0.35米開啟就設置開啟，想要關閉就設置關閉，其他的控制點也一樣可以自由定義設置;
（2）從過程圖里可以看到的是水位正常上升(過程一),當水位到達高點自動排水(過程二)，水位低于下限時自動補水(過程三)。水位異常/上漲時的報警(過程四)，水位異常下降時的報警(過程五)(后兩種都是假設的);
（3）設備通常狀態下都是工作在過程一、過程二和過程三狀態下，只是具備過程四和過程五的報警功能;
（4）產品的功能有多種(取決于設置)，不局限于這里所說的五種功能，用戶可能只需用到其中的一種或幾種功能。

自動化控制系統應用案例：
（1）某項目樓宇有一水塔在50米高屋頂，自來水通過DN100管道由電磁閥進水，水塔高3.5米水最深時3米，實際用水在地面一樓。要求在地面一樓能直觀顯示水塔中有多少水，并要求水塔中水深低于1 米時，電磁閥自動開啟進水，當水深高于2.5 米時，自動關閉電磁閥。為防止電磁閥失效而發生溢水事故，要求水深高于2.8米時，發出聲光蜂鳴報警，提醒值班人員手動關閉進水總閥門。
        實際應用：使用LED液位顯示控制器，設置好量程0～3米，用戶收貨后根據需要設定控制下限1.0米，控制上限2.5米，控制上上限2.8米，探測器裝于屋頂水塔，中間加電纜聯結，控制顯示器裝于一樓便于觀察處，則在一樓便能直觀的顯示水的深度,并且水深低于1米時自動開啟電磁閥，水深高于2.5米時自動關閉電磁閥，水深高于2.8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。



（2）某學校有一處地下水集水坑(集中收集學校各處地下水)，水坑深9米,要求水深7米時開啟潛水泵往污水管排水,為防第一臺潛水泵故障而溢水，要求水深7.5米時自動開啟備用的第二臺潛水泵往外排水，水深8米時發出聲光蜂鳴報警，提醒值班人員到場處理，水深1米時自動關閉所有潛水泵。
       實際應用：使用標準型探測器，設置好量程0～10米，用戶收貨后，探測器安裝放置于水坑里，控制顯示器裝于值班控制室(值班人員可以方便直觀地知道水坑中有多深的水)，根據需要設置控制點1為 1.0米，控制點2為7米，控制點3為7.5米，控制點4為8米。則水深低于1米時，自動關閉所有泵;水深7米時自動開啟第一臺潛水泵往外排水，水深超過7.5米時，自動開啟備用的第二臺潛水泵往外排水，水深8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。
